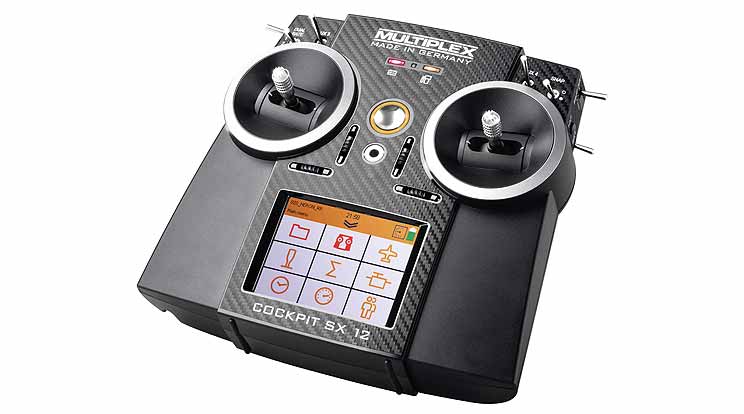

COCKPIT SX 12-Kanal M-LINK-Fernsteuerung –
so wertig wie noch nie!
Die MULTIPLEX COCKPIT SX 12 setzt neue Maßstäbe im
Bereich der 12-Kanal Handsender.
Touch, Control and Fly! – Bedienung wie ein Smartphone!
So lässt sich die COCKPIT SX 12 sehr einfach über seine App-Symbole programmieren. Die neue Software SAFE-LINK in Verbindung mit weiteren zahlreichen neuen Software-Features wertet den Sender weiter auf. Der Modellassistent führt Sie intuitive durch ein ausgeklügeltes Touch-Konzept mit übersichtlichen Screens und vielen selbsterklärenden Grafiken. Gut ablesbares TFT-Farbtouchdisplay (auch bei Sonnenlicht) 3,5“, 320×240 Pixel groß, mit automatische Tag / Nacht Umschaltung. Senderbetriebszeit bis zu 24 Stunden möglich.
Einzigartig in dieser Klasse ist die intuitive Steuerung von Funktionen über Bewegungssensoren (Lage- oder
Drehratensensoren). Zum Beispiel für Kamerabewegungen, Sprachausgabe auslösen, usw.
Die COCKPIT SX 12 ist ergonomisch hervorragend ausgelegt. Der Sender hat eine sehr angenehme Gehäusegröße und liegt super leicht in der Hand. Bequem lassen sich beim Betrieb alle Schalter/Geber erreichen, ohne den Daumen vom Knüppel zu nehmen. Die Geberzuordnung ist individuell wählbar.
Die ideale Fernsteuerung für RC-Flächenmodelle, RC-Hubschrauber und RC-Copter.
Die COCKPIT SX 12 ist zu 100% entwickelt und gebaut in Deutschland. Quality Made in Germany!
TFT-Farbtouchdisplay
übersichtliches, transflektives Farbdisplay 3,5“, 320×240 Pixel, Touchscreen mit aussagekräftigen Symbolen und großen, gut lesbaren Ziffern/Buchstaben. Bei Sonnenlicht ohne Hintergrundbeleuchtung ablesbar: optimal für den Modellsport. Im Außenbetrieb extrem stromsparend durch automatische Tag / Nacht Umschaltung. Senderbetriebszeit bis zu 24 Stunden möglich. Displaysperre aktivierbar.
Einfache und umfangreiche Programmiermöglichkeiten über neuen Modellassistent
Intuitive Bedienung durch ein ausgeklügeltes Touch-Konzept mit übersichtlichen Screens und vielen selbsterklärenden Grafiken. Ein komfortabler Modell-Assistent mit vielfältigen Möglichkeiten zur Werteverstellung über den Touchscreen. Einfachste Verstellung per Slider, direkte Werteingabe mit alphanumerischer Tastatur, +/- und Buttons für die Feineinstellung sorgen für einfachste Programmierung Ihrer Modelle.
Super komfortable Modellspeicherverwaltung
Die COCKPIT SX 12 ist mit 200 internen Modellspeicherplätzen ausgestattet, die Modellspeicher sind auf der internen SD Karte im .xml Format abgelegt. Eine komfortable Modellspeicherverwaltung am PC über USB-Massenspeicher ist daher leicht möglich.
Herausragende Sprachausgabe
Mit über 450 Wörtern, Nummern und Phrasen ist es eines der fortschrittlichsten Systeme seiner Art, das je in einem Handsender verbaut wurde.
Die Nutzung dieses Systems erlaubt es COCKPIT SX 12 Piloten, kritische Telemetriedaten und Senderfunktionen wahrzunehmen, ohne dabei den Blick vom Fliegen abzuwenden. Die COCKPIT SX 12 sagt ihnen bei Bedarf die spezifischen Sensor- und Timerwerte an. Sollte einmal ein Alarm ausgelöst werden, müssen Sie nicht auf das Display schauen, um zu sehen was los ist, die COCKPIT SX 12 erzählt es Ihnen.
Rückkanal/Telemetrie
Bei Verwendung eines telemetriefähigen Empfängers, wird die aktuelle Spannung der Empfänger-Stromversorgung auf dem Display des Senders angezeigt. Bei Unterschreitung einer einstellbaren Min.-Spannung warnt ein akustisches Signal vor einem leer werdenden Empfängerakku. Ohne Sensor kann auch die Verbindungsqualität (LQI) am Senderdisplay in %-Werten angezeigt werden. Ein zusätzliches Sicherheitsplus!
Außerdem können bis zu 8 Telemetriedaten vom Modell (je nach angeschlossener Sensorik am Empfänger, z.B. Spannung, Strom, Temperatur, etc.) auf dem Display anzeigen lassen (Anwendungsbeispiele: Motortemperatur, Antriebsakkuspannung, Stromaufnahme des Antriebs). Die Speicherung der Telemetriedaten finden jeweils im Modell statt in Verbindung mit dem optionalen MULTIPLEX FlightRecorder (# 8 5420). Die Anzeigen und die Ansagen der Sensorwerte sind frei konfigurierbar, dynamische Anpassung der Anzeigen.
Kabelloser Lehrer-/Schülerbetrieb
Die COCKPIT SX 12 M-LINK kann serienmäßig sowohl Lehrer- als auch Schüler-Sender sein. Als Schüler- bzw. Lehrer-Sender können alle L/S-tauglichen M-LINK-Sender verwendet werden. Das optionale COPILOT-Modul (# 4 5184) wird für den Lehrerbetrieb benötigt. Die COCKPIT SX 12 arbeitet mit selektivem L/S-Betrieb. Das lässt Komplettübergabe oder, individuell je nach Lernfortschritt des Schülers, die Übergabe von einzelnen Steuerfunktionen an den Schüler zu. Nur durch Berührung der Knüppel kann der Lehrer das Modell wieder übernehmen.
Dual-Rate und Expo phasenspezifisch getrennt einstellbar für 3 Achsen (Quer, Höhe, Seite)
4 Timer
• Timer 1: mm:ss Start/Stopp-Schalter wählbar, Alarmfunktion, Sprachausgabe, Vibration
• Timer 2: mm:ss Start-Schalter wählbar, Alarmfunktion, Sprachausgabe, Vibration
• Timer 3: hh:mm Sender-Betriebszeitzähler
• Timer 4: hh:mm Tageszeit
Zukunftssicher durch Software Updates
MULTIPLEX entwickelt die Software COCKPIT SX 12 ständig weiter. Sie können über den MULTIPLEX Launcher auf www.multiplex-rc.de Ihre Fernsteuerung immer auf dem neusten Stand kostenlos updaten.
Ausstattung: COCKPIT SX 12
• 4 Proportional-Geber
• 2 Walzen
• 8 Schalter
• 2 Taster
• 2 Displayschieber
• 6 Geber durch Lagesensor und Drehratensensor
• LiFe Akku 3,3V/4000mAh
• SD-Karte
Technische Features:
• zukunftsorientierte 12-Kanal Fernsteuerung – 12 vollproportionale Steuerkanäle
• 32 bit Prozessor / 4096 Schritte
• 2.4 GHz M-LINK Übertragung sichere ultraschnelle, digitale Signalübertragung mit Echtzeit Telemetrie
• Analog- und Digital-Servomodus
• IOAT Antenne – integrierte abstrahlungsoptimierte Antennentechnologie mit extrem hoher Reichweite
• 3,5“ großes neuartiges TFT- Farbtouchdisplay mit Telemetrieanzeige und TAG/NACHT Umschaltung, Tageslicht-ECHT
• 4 Fach kugelgelagerte Knüppelaggregate (aus der PROFI TX)
• Komplett ausgebaut mit allen notwendigen Bedienelementen und Schaltern
• Sprachausgabe (D,E,F) über Lautsprecher oder Ohrhörerbuchse
• USB-Buchse (Senderakku laden, PC-Schnittstelle für Firmware-Updates, Datenverwaltung
• Modernes, ergonomisch optimiertes Gehäusedesign
• Geringes Gewicht
• 2,4 GHz Übertragungstechnik M-LINK mit SAFE-LINK integriert
• µSD Karte für Modellspeicherung
• Lange Betriebszeit bis zu 24h
Software Features:
• Bedienung „Smartphone-like“ durch klare und übersichtliche Menüstruktur
• Modellassistent führt Sie durch die Programmierung
• Slide – Funktion – z.B. PITCHKURVEN durch berühren und ziehen einstellbar
• Vordefinierte Vorlagen für nahezu alle gängigen Flächen und Hubschraubermodelle
Einsatzgebiet u. a:
SEGLER 2 KLAPPEN
SEGLER 4 Klappen + Störklappen
SEGLER 6 Klappen
V-LEITWERK
MOTORFLUGZEUGE
KUNSTFLUGZEUGE
Jets (DELTA) mit 2 und 4 Klappen
NURFLÜGLER mit 2 und 4 Klappen
HELI 120 Grad
HELI 90 Grad
HELI Flybarless
MULTICOPTER
• Neue Funktion SAFE-LINK:
Reichweitenoptimiert
Plus an Sicherheit
Modellspeicher-Auswahlabsicherung durch SAFE-LINK
Funktionsmodellbau: bis zu drei Modellen im laufendem Betrieb umschaltbar am Sender
• Neue GEBERZURORDNUNG individuell wählbar
• Neue Walzen- und Schieber-Anzeigen im Display mit Akustikunterstützung
• Neue Displaysperre
• Sicherheit: Gas-Check, Senderakku-Wächter
• Intelligente Sprachausgabe D / E / F
• Ansage von Telemetriedaten, Warnungen, Alarme und Variosignal über Lautsprecher oder Kopfhörer
• Echtzeitdatenübertragung
• Optionale Sensoren (Vario, GPS, Treibstoff, Temperatur, Spannung, Strom, Drehzahl und vieles mehr)
• Vibrationsalarm, sowie „Warn“ LEDs für kritische Alarme
• Digital-Trimmung, flugphasenspezifisch abschaltbar für Heli-Flybarlessysteme und MULTICOPTER
• 3 Timer mit Sprachausgabe plus 1 Tageszeittimer
Frei einstellbarer Gebermode (Quer, Höhe, Seite, Gas, Spoiler)
(1x Gesamtzeit Timer, 1x Motorlaufzeit, 1x Senderbetriebszeit)
• Zahlreiche Servoeinstellungen (Weg, Begrenzung, Umkehr, Mittelstellung) mittels Slidetechnologie
• Dual Rate und Expo, für jede Flugphase getrennt einstellbar
• 3 Flugphasen (Fläche)
• 4 Flugphasen (Heli)
• Heli GAS und Pitchkurven (9 Punkte) für jede Flugphase getrennt einstellbar
• Querruderdifferenzierung, für jede Flugphase getrennt einstellbar
• Snapflap
• Butterflyfunktion
• FREIE SERVOZUORDNUNG
• Kabelloser Lehrer-/Schülerbetrieb mit optionalen COPILOT möglich
• Multifunktionelle USB Buchse(Senderakku laden, PC-Schnittstelle für Firmware-Updates, Datenverwaltung)
• µSD Karte für Modellspeicherung – 200 Modellspeicher
• Modellkopierfunktion
Lieferumfang
Sender mit 12 Kanälen, Ladekabel USB-A Stecker auf USB Mini B 5-pol, Steckverschluss, Anleitung
Ausbau:
2 Walzen, 2 Taster, 2 Schalter (E/A/E) Lang, 3 Schalter (E/A) Mittel,
1 Schalter (E/A/E) Mittel, 1 x Schalter (E/A) Kurz, 1 x Schalter (E/A/E) Kurz
Erweiterungsmodul MULTIGYRO CSX (3 Lage-Sensoren und 3 Gyro-Sensoren die wahlweise als
Schalter für Telemetrie, sowie als Bedienelement zum Steuern von Servos verwendet werden können.
Ausstattung
4 Proportion
TECHNISCHE DATEN
Breite: 210 mm
Höhe: 60 mm
Länge: 190 mm
Gewicht: 0.85 Kg
Übertragungsart: M-LINK
RC-Kanäle: 12
Modellspeicher: 200
Sprachausgabe: Ja
Telemetriefähig: Ja
Servokanäle: 12
